Hukum Ohm dan Contoh Dalam Percobaan

Bunyi hukum Ohm adalah :

Tegangan (E) antara ujung ujung sebuah penghantar adalah sebanding dengan arus (I) yang melaluinya. Atau diwujudkan dengan persamaan : E = I.R

Dengan R adalah total hambatan sepanjang penghantar tersebut. Rangkaiannya dapat digambarkan sebagai berikut :

Pada rangkaian seri seperti ditunjukkan pada gambar dibawah ini, penerapan hukum Ohm dijabarkan dalam persamaan berikut ini.

Tegangan pada ujung-ujung resistor R₁ dinyatakan dengan V₁ adalah IR1

Tegangan pada ujung-ujung resistor R₂ dinyatakan dengan V₂ adalah IR2

Tegangan pada ujung-ujung resistor R₃ dinyatakan dengan V₃ adalah IR3

Nilai tegangan keseluruhan sama dengan penjumlahan dari tegangan di masing-masing hambatan, atau

Baca Juga

Pada rangkaian paralel seperti ditunjukkan pada gambar dibawah ini, dengan penerapan hukum Ohm,persamaan yang berlaku:

Tegangan pada ujung-ujung resistor R₁ dinyatakan dengan V₁ adalah I1.R1

Tegangan pada ujung-ujung resistor R₂ dinyatakan dengan V₂ adalah I2.R2

Tegangan pada ujung-ujung resistor R₃ dinyatakan dengan V₃ adalah I3.R3

Nilai arus keseluruhan sama dengan penjumlahan dari arus di masing-masing hambatan, atau

Langkah Percobaan Hukum Ohm

1. Rangkailah seperti gambar berikut ini dengan nilai hambatan 1kΩ dan sumber tegangan 6VDC.

2. Dengan menggunakan multimeter ukur tegangan dan arus pada resistor tersebut. Ingat posisi pemasangan voltmeter adalah paralel dengan resistor dan pemasangan amperemeter adalah seri dengan resistor seperti ditunjukkan pada gambar berikut ini.

3. Ganti nilai hambatan R dengan resistor 10kΩ, ulangi langkah (2) untuk mengukur nilai arus dan tegangan pada hambatan.

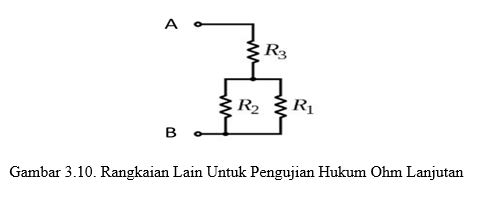

4. Ubahlah rangkaian di atas menjadi rangkaian di bawah ini:

5. Gunakan R1 = 1kΩ, R2 = 3,3kΩ, dan R3 = 2,7kΩ. Sambungkan titik A ke sumber tegangan 6VDC dan titik B ke ground. Ukur arus dan tegangan yang ada pada masing-masing resistor.
